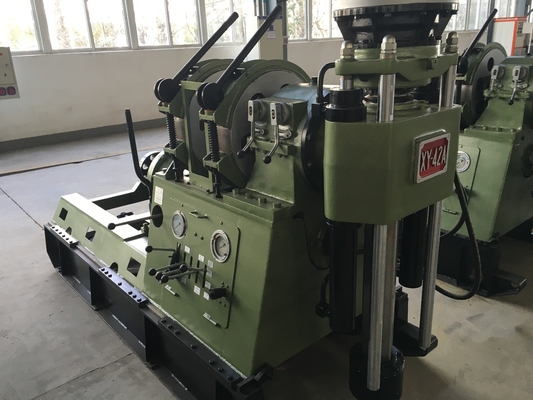

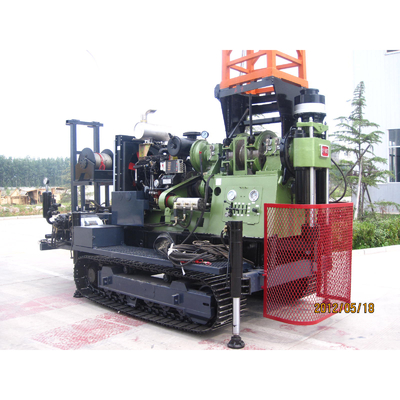

XY-Serie Deep Well Crawler Type Wireline Coring Exploration Drilling Rigs für Deep Rock Sampling
ÜBER die XY-Serie BOHRGERÄT:
Die Raupenbohrgerätemodelle XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL sind neuartige Gerätetypen, die auf Basis unserer jahrzehntelangen Erfahrung in der Fertigung entwickelt wurden Rigs, um die Anforderungen mehrerer Bohrtechniken zu erfüllen, hauptsächlich Diamantbohrer.Sie können auch in den Bereichen ingenieurgeologische und hydrogeologische Erkundung, Wasserbrunnen und Pfahlbauarbeiten mit großem Durchmesser eingesetzt werden.
Technische Parameter:
| Modell | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Bohrtiefe | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| Bohrwinkel | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| Spulengeschwindigkeit | Positiv | 101.187.267, 388.311.574 819.1191 U/min |
82.151.215, 313.251.463, 661.961 U/min |
83.152.217, 316.254.468, 667.970 U/min |
96.170.244, 284.357.471, 678.994 U/min |
92.162.244, 284.357.471.678.994 U/min |
96.178.253, 369.268.494, 705.1025 U/min |
| Negativ | 83.251 U/min | 67.205 U/min | 67.206 U/min | 84.293 U/min | 85.234 U/min | 78.248 U/min | |
| max.Spulengeschwindigkeit | 2640 Nm | 3200 Nm | 3200 Nm | 5500 Nm | 7800 Nm | 7800 Nm | |
| Spindelvorschubhub | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| Durchmesser des Spindelhalters | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| Max. Hubkapazität der Spindel | 80kN | 80 kN | 120 kN | 135kN | 200kN | 200kN | |
| max.Druckkraft der Spindel | 60 kN | 60 kN | 90kN | 100 kN | 150kN | 150kN | |
| Durchmesser Stahldraht | 16mm | 16mm | 17,5mm | 18,5mm | 21,5mm | 21,5mm | |
| Kapazität der Wickeltrommel | 90m | 90m | 110m | 120m | 120m | 120m | |
| Max. Hebekraft | 30kN | 30 kN | 45kN | 60 kN | 85kN | 85kN | |
| Bohrturmhöhe | 10m | 10m | 10m | 12m | 12m | 12m | |
| Antriebseinheit (Dieselmotor) | 74KW/2200r/min | 82 kW / 2200 U / min | 97KW/2200 U/min | 132 kW / 2200 U / min | 132 kW / 2200 U / min | 132 kW / 2200 U / min | |
| Schlammpumpe | 160 l/min | 160 l/min | 250 l/Min | 250 l/Min | 320 l/min | 320 l/min | |
| Mischer (optional) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| Hilfsheber | 12 kN | 12 kN | 12 kN | 12 kN | 15 kN | 15 kN | |
| Max. Belastung des Mastes | 100 kN | 100 kN | 100 kN | 200kN | 200kN | 200kN | |
| Bewegungsgeschwindigkeit | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | |
| Steigfähigkeit | 30° | 30° | 30° | 30° | 30° | 30° | |
| Maße | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| Gewicht | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
