Aluminiumlegierung Portable Core Drilling Rig Ausrüstung GL300E / GL500E / GL800E

1 SET
MOQ
USD35000-50000 per set
Preis
Aluminiumlegierung Portable Core Drilling Rig Ausrüstung GL300E / GL500E / GL800E
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Bohrtiefe von 300E: 80/220/320m
Bohrtiefe von 500E: 180/380/580m
Bohrtiefe von 800E: 260/600/800m
Gewicht von 300E: 1040 kg
Gewicht von 500E: 1200 kg
Gewicht von 800E: 1200 kg
Hervorheben:

Portables Bohrgerät für Kernbohrungen aus Aluminiumlegierungen

,

800 m tiefe

,

tragbare Bohrmaschine

Grundinformation
Herkunftsort: China
Markenname: Glorytek
Zertifizierung: CE
Modellnummer: GL300E
Zahlung und Versand AGB
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 15-25days
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 600 Sätze pro Jahr
Produkt-Beschreibung

Portable Kernbohranlage für das Bohren von flachen und mittelgroben Bohrungen






Beschreibung



Die Serien GL300E/GL500E/GL800E sind repräsentative Modelle von tragbaren Kernbohrgeräten, die für das Bohren von flachen und mittelgroben Bohrungen geeignet sind.

Die Hauptstruktur des leichten Kernbohrgerätes besteht aus hochfesten Aluminiumlegierungsmaterialien, die das Gewicht der Maschine erheblich reduzieren und gleichzeitig die Festigkeit und Zähigkeit gewährleisten.Das maximale Modulgewicht beträgt nur 180 kg., was für die manuelle Handhabung vor Ort praktisch ist.

Das tragbare Bohrgerät hat eine kompakte Struktur und kann die Ausstattung der Ausrüstung innerhalb einer Arbeitsfläche von 3m*3m (4m*4m) abschließen.Wenn die Verkehrsbedingungen begrenzt sind, kann das Bohrgerät manuell entlang des Bürgersteins oder des Weges getragen werden, was bei komplexen Geländebauten hervorragende Vorteile bietet.

Das Design der tragbaren Kernbohranlage verkörpert das Konzept des Umweltschutzes, das für die Wiederherstellung der Umwelt nach dem Bau geeignet ist,und hat nur geringe Auswirkungen auf die natürliche Umwelt.

Die tragbaren Kernbohranlagen haben eine gute Leistung unter verschiedenen Arbeitsbedingungen und wurden von den Benutzern für ihre hervorragende Qualität der Ausrüstung, professionelle technische Dienstleistungen,und ein ausgezeichnetes Preis-Leistungs-Verhältnis.





Merkmal



  1. Das tragbare Bohrgerät verwendet die integrierte Steuerungstechnologie des Antriebssystems und steuert alle Motoren auf der Konsole.
  2. Die Klemme verfügt über eine Druckverlustschutzfunktion, die sicher, zuverlässig und schnell reagiert, um versehentliche Ablösung zu verhindern.
  3. Die einzigartige, einstellbare Gleitöffnungsfunktion des Antriebskopfes hält den engen Kontakt zwischen der Mastschienenoberfläche und dem Wagen, beseitigt Bohrvibrationen und gewährleistet die Bohrkoaxialität.
  4. Durch die Optimierung der Systemkonfiguration kann die Anpassungsfähigkeit an Plateauarbeiten vollständig verbessert werden.
  5. Kombinierte Masten, die sich automatisch einziehen lassen, kompakte Struktur, stabil und zuverlässig.
  6. Das firmeneigene tragbare Schlammbehandlungssystem der Bohrplattform verwendet eine maßgeschneiderte Hochdruckschlammpumpe, die leichtgewichtig, einen kleinen Puls und eine einfache Bedienung aufweist.
  7. Industrie-High-End-Fertigungsprozess, ausgezeichnete Qualität.



Technisches Datum



Modell GL300E GL500E GL800E
Bohrtiefe
B 320m 580m 800 Meter
N 220 m 380m 600 m
H 80m 180 m 260 m
Anmerkung: Die Bohrtiefe basiert auf dem theoretischen Wert und die spezifische Bohrtiefe wird durch die tatsächlichen Arbeitsbedingungen und Verfahren bestimmt.
Stromversorgung
Dieselmotor V2410T X1 V2410T X2 V2410T X3
Macht 41 kW 82 kW 123 kW
Drehgeschwindigkeit 3000 Drehzahlen 3000 Dreh/min 3000 Dreh/min
Elektrische Anlage 12 V 12 V 12 V
Hydraulisches System
Hauptpumpe 17 MPa 21 MPa 21 MPa
Hilfspumpe 15 MPa 17 MPa 17 MPa
Hydraulische Ölkühlung Luftkühlung/Wasserkühlung Luftkühlung/Wasserkühlung Luftkühlung/Wasserkühlung
Futtersystem
Fütterungsschlag 10,8 m 10,8 m 10,8 m
Fütterungskraft 45 kN 55 kN 65 kN
Hebekraft 90 kN 110 kN 130 kN
Bohrwinkel 45° bis 90° 45° bis 90° 45° bis 90°
Aufzugsgeschwindigkeit 114 m/min 114 m/min 114 m/min
Länge des Bohrrohrs 1.5m 1.5m 1.5m
Drehkopf
Macht Hydraulischer Motor Hydraulischer Motor Hydraulischer Motor
Antrieb Spindelantrieb Spindelantrieb Spindelantrieb
geeignetes Bohrrohr (max. 114 mm 114 mm 114 mm
Max. Drehgeschwindigkeit 1200 Rpm 1200 Rpm 1200 Rpm
Max. Drehmoment 580Nm 680Nm 680Nm
Wireline-Winch
Kapazität der Drahtseile 500 Meter 800 Meter 800 Meter
Spannungen aufheben Leere Seiltrommel: 10,4 kN Leere Seiltrommel: 11,9 kN Leere Seiltrommel: 11,9 kN
Voller Seiltrommel: 4kN Voller Seiltrommel: 5kN Voller Seiltrommel: 5kN
Aufzugsgeschwindigkeit 90 m/min 114 m/min 114 m/min
Bohrrohrklemme
Max. Ausweis 114 mm 114 mm 114 mm
Klemmkapazität 13000 kg 13000 kg 13000 kg
geeignetes Bohrrohr (O.D.) 54 mm bis 114 mm 54 mm bis 114 mm 54 mm bis 114 mm
Kerndurchmesser (O.D.) 36 mm bis 85 mm 36 mm bis 85 mm 36 mm bis 85 mm
Schlammpumpen (optional)
Schlammpumpe Zerspüler-Hochdruckpumpe Zerspüler-Hochdruckpumpe Zerspüler-Hochdruckpumpe
Antriebstyp Unabhängiger Antrieb Unabhängiger Antrieb Unabhängiger Antrieb
Strömung und Druck 100 Lpm, 20 bar 120 Lpm, 40 bar 120 Lpm, 40 bar
Wasserversorgungseinheit (optional)
Wasserversorgungspumpe Zerspüler-Hochdruckpumpe Zerspüler-Hochdruckpumpe Zerspüler-Hochdruckpumpe
Antriebsformular Dieselmotor (7,3 kW) Dieselmotor (7,3 kW) Dieselmotor (7,3 kW)
Strömung und Druck 100 Lpm, 70 bar 100 Lpm, 70 bar 100 Lpm, 70 bar
Gewicht der Bohrmaschine
Leistungseinheit 180 kg *1 180 kg *2 180 kg *3
Betriebseinheit 120 kg 120 kg 120 kg
Ölbehälter-Einheit ((Volllast) 120 kg 130 kg 130 kg
Schlammpumpen (optional) 50 kg 50 kg 50 kg
Arbeitsgewicht (ca.) 1040 kg 1200 kg 1200 kg
Max. Teil QTY auseinandersetzen 10 12 12





Produktbild

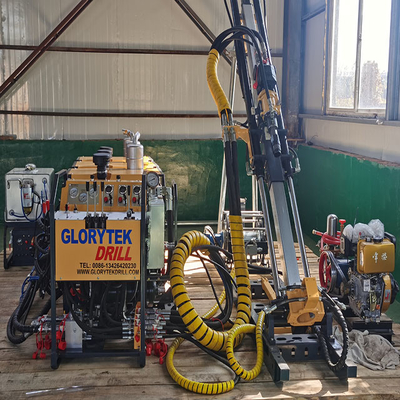

Aluminiumlegierung Portable Core Drilling Rig Ausrüstung GL300E / GL500E / GL800E 0



Weitere wichtige Informationen



Aluminiumlegierung Portable Core Drilling Rig Ausrüstung GL300E / GL500E / GL800E 1



Aluminiumlegierung Portable Core Drilling Rig Ausrüstung GL300E / GL500E / GL800E 2

Aluminiumlegierung Portable Core Drilling Rig Ausrüstung GL300E / GL500E / GL800E 3
