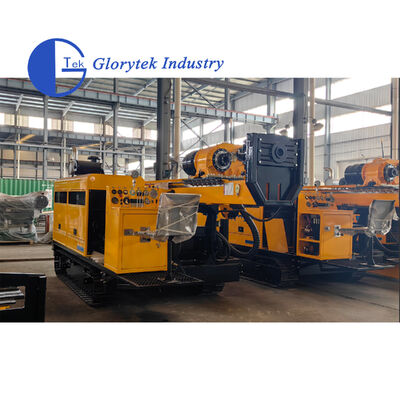

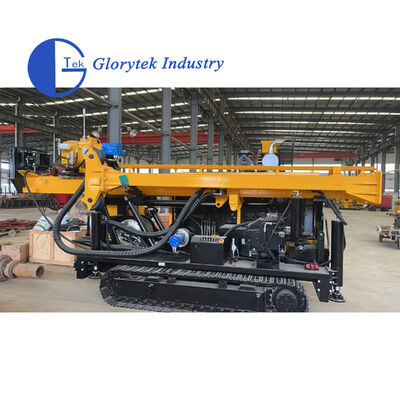

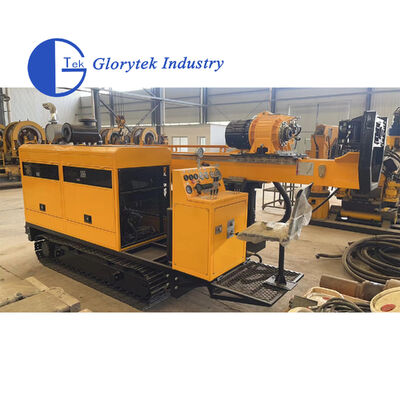

GLDX-4Full Hydraulic Diamond Core Drill/Bohrgerät mit BQ1000m/NQ700m/HQ500m Drahtkernsystemen

Beschreibung

Allgemeine Übersicht

Die führenden Kernbohranlagen in den entwickelten Ländern sind voll hydraulisch betrieben, die die Diese Technologie ist auch die wichtigste Entwicklungs­technologie für Bohrgeräte. Die Entwicklung der Bohrgerätetechnik und der damit verbundenen AusrüstungRnnationale und inländische Der neue Antrieb ist die GLDX-4 voll hydraulisch betriebene Bohrmaschine. Ein Bohrgerät kann die Einfuhrprodukte ersetzen und in den Bereichen Geologie, Metallurgie, Kohlebergwerke, Erdöl, Erdgas und die Erforschung von Grundwasser.

Haupttechnische Merkmale

1- Das Rumpfgerät hat ein Gleis-Chassis.
2.Der Bohrkopf hat eine Schlauchstruktur. Dies ist ein sehr schwieriger Fall, da die Schraube in der Schraube mit einer Schraube ausgerichtet ist, die sich in der Schraube befindet. Der Bohrkopf wird direkt vom Zylinder angetrieben und mit Seitenumwandlungsmechanismus
3Der Mast ist faltbar, bequem zu transportieren und Speicher, mit Schiebe-Touchfunktion.
4.Das hydraulische System wird belastungsempfindlich gesteuert, und die Drehung der Spindel wird durch eine Einzelmotor mit geschlossenem Kreislauf mit hoher Betriebseffizienz.
5Der Mast ist mit einem Zentrierungsleitfaden in der oberen und unterer Teil. Eine hydraulische Klemme wird verwendet in der Position über dem Bohrloch.
6Ausgestattet mit einer Arbeitsplattform mit Öffnung und zwei Schichten Arbeitsplattform



Spezifikationen:

Die Zahlen in diesen Tabellen wurden auf der Grundlage von Erfahrungen aus dem Feld berechnet und sind vernünftigerweise zu erwarten.
Die tatsächliche Bohrkapazität hängt von den in der Lagerhalle verwendeten Werkzeugen und Bedingungen, Bohrtechniken und Ausrüstung ab.

	Modell	DX-4 voll hydraulisch
Dieselmotor	Modell	Chemikalien, die nicht in der Position 6BTA5.9-C180 enthalten sind
	Macht	132 kW
	Geschwindigkeit	2200 Rpm
Bohrkapazität	BQ	1000 m
	NQ	700 m
	Hauptquartier	500 Meter
Rotatorkapazität	Umdrehungsfrequenz	Vier Schichten/wechselbarer Schrittlos0-1100rpm
	Max. Drehmoment	4200 N·m
	Halte Durchmesser	Φ98 mm
	Max.Hofkraft der Spindel	150 kN
	Max.Zuführleistung	60 kN
Kapazität des Haupthebewerks	Aufzugskraft (einfaches Kabel)	57 kN
	Stahldrahtdurchmesser	12 mm
	Stahldrahtlänge	50m
Kapazität der Stahldrahthebe	Aufzugskraft (einfaches Kabel)	12kN (nackte Trommel)
	Stahldrahtdurchmesser	6 mm
	Stahldrahtlänge	1000 m
Masten	Masthöhe	11m
	Mastenanpassungswinkel	0° bis 90°
	Bohrwinkel	45° bis 90°
	Fütterungsschlag	3500 mm
	Ausrutschschlag	600 mm
Andere	Gewicht	9300 kg
	Abmessungen ((L*W*H)	Hauptgeräte 5100*2200*2890mm
	Transportweg	Krawler
Schlammpumpe	Modell	BW-150
Fußfeuchtigkeit	Umfang der Befestigung	55.5-110 mm ((Standard-Lochgröße Φ154 mm)
