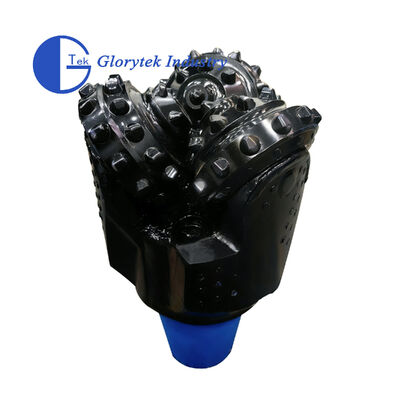

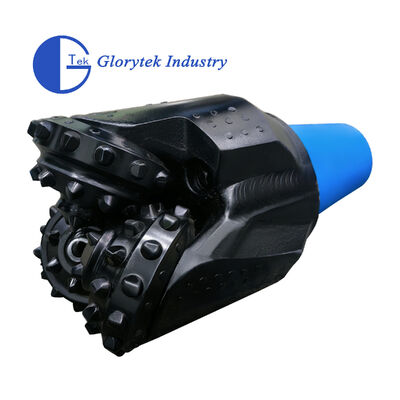

TCI Zahn-Bohrmeißel
1. Beschreibung:
Der Rollenmeißel ist ein weit verbreiteter Bohrmeißel.
Wenn der Rollenmeißel arbeitet, berühren die Schneidezähne abwechselnd den Bohrlochboden, das Gesteinsbruchdrehmoment ist gering, die Kontaktfläche zwischen den Schneidezähnen und dem Bohrlochboden ist klein, der spezifische Druck ist hoch.
Es ist leicht, die Formation zu durchdringen; die Gesamtlänge der Arbeitskante ist groß, daher ist der Verschleiß relativ reduziert. Der Rollenmeißel kann sich an eine Vielzahl von Formationen von weich bis hart anpassen.
2. Strukturelle Merkmale:
Der Einsatzbohrmeißel ist ein ölhaltiges, abgedichtetes Gleit- oder Wälzlager, ein Jet-Dreikegelbohrmeißel, optimiertes Design, vernünftige Zahnanordnung, unterschiedliche Zahnformen und Zahnhöhen für verschiedene Gesteinsformationen;
Gute Durchmesser-Schutzleistung, Lagersystem mit Anti-Reibungslegierung und versilbert, Präzisionsbearbeitung, Anti-Biss, hohe Tragfähigkeit, lange Lebensdauer. Weit verbreitet in der Öl- und Gasförderung und geologischen Bohrungen, kann eine hohe Bohreffizienz erzielen.
Der Einsatzbohrmeißel verwendet hochfeste Hartmetallzähne, optimiertes Design der Zahnreihennummer, Anzahl der Zähne, Zahnhöhe und Legierungszahnform, um die Schneidfähigkeit des Einsatzbohrmeißels voll auszuschöpfen.
3. Empfohlene Bohrpraxis:
| IADC WOB (KN/mm) |
U/min (U/min) |
Anwendbar |
Formationen |
| 417/437/447/415/435 |
0,35~0,9 |
150~70 |
Sehr weiche Formationen mit geringer Druckfestigkeit und hoher Bohrleistung, wie Ton, Schlammstein, Kreide, Gips, Salz, weicher Kalkstein usw. |
| 517/527/515 |
0,35~1,0 |
140~60 |
Weiche Formationen mit geringer Druckfestigkeit und hoher Bohrleistung, wie Schlammstein, Gips, Salz, weicher Kalkstein usw. |
| 537/547/535 |
0,45~1,0 |
120~50 |
Weiche bis mittlere Formationen mit geringer Druckfestigkeit, wie mittlerer, weicher Schiefer, mittelharter Kalkstein, mittelharter Sandstein, mittlere Formationen mit härteren und abrasiven Zwischenschichten usw. |
| 617/615 |
0,45~1,1 |
90~50 |
Mittelharte Formationen mit hoher Druckfestigkeit, wie harter Schiefer, Kalkstein, Sandstein, Dolomit usw. |
| 637/635 |
0,5~1,2 |
80~40 |
Harte Formationen mit hoher Druckfestigkeit, wie Sandstein, Kalkstein, Dolomit, harter Gips, Marmor usw. |
| Hinweis: Die Obergrenzen von WOB und U/min in der obigen Tabelle sollten nicht gleichzeitig verwendet werden. |
4. Spezifikationen:
| Größe |
6 1/2" |
| IADC-Code |
637 |
| Gewinde |
3 1/2REG |
| Abmessung |
205*205*350(mm) |
| Zahnart |
Standardtyp |
| Rückkegelmerkmal |
Einzelreihe |
| Abgedichteter Schutz |
Verstärkter Typ |
| N.W/G.W(KG) |
17/18 |
5. Vorteilhafte Eigenschaften:
- Wenn der Rollenmeißel arbeitet, berühren die Schneidezähne abwechselnd den Bohrlochboden, das Gesteinsbruchdrehmoment ist gering, die Kontaktfläche zwischen den Schneidezähnen und dem Bohrlochboden ist klein;
- Der spezifische Druck ist hoch und es ist leicht, in die Formation einzudringen;
- Die Gesamtlänge der Arbeitskante ist groß, daher ist der Verschleiß relativ reduziert;
- Der Rollenmeißel kann sich an eine Vielzahl von Formationen von weich bis hart anpassen.
6. Verpackung und Lieferung:
