Verlegenheits-Biegung 120mm 5 Stadien Bohrloch-Schlamm-Motor für horizontale Richtungsbohrung
Downholemotor wird aus fünf Zusammenbau Lager, Energieabschnitt, Koppelung, Antitropfen und Sicherheitsventil verfasst.
Sicherheitsventil-Versammlung besteht Ventilkörper, Ventileinsatz, Ventilärmel, Feder, Siebplatte, Dichtungen und aus Seegerring.
Anti-Tropfen-Versammlung bestehen Anti-Tropfen Subvention, Anti-Tropfen Schraube und aus Anti-Tropfenstange
Die Funktion der Kopplungsversammlung der Koppelung ist, Planetenbewegung in örtlich festgelegte konstante Rotation des Energieabschnitts umzuwandeln, um Drehmoment und Geschwindigkeit vom Motor auf dem Energieabschnitt zu übertragen, aber einige sind flexible Koppelungen.
Energie-Abschnitt-Versammlung besteht Ständer und aus Rotor. Ständer wird hergestellt, indem man Gummiärmel auf der Wand des Stahlrohrs zusammendrückt. Dort winden sich Zummen Struktur mit einem bestimmten geometrischen Parameter. Rotor ist eine Chrom überzogene Schraubenstange.
Tragende Versammlung ist, Bewegungsrotierende dynamische Kraft auf das Stückchen zu übertragen, um axialer Kraft und Radiallast von Bohrungsgewicht mittlerweile zu widerstehen.
Eigenschaften von Bent Angle Adjustable-Unten-Loch Motor
Der Biegewinkel des Untenlochmotors kann auf Hauptquelle justiert werden. Stabilisatoren von verschiedenen Zummen und von Größen können entsprechend verschiedenen AnZumderungen geändert werden.
Eigenschaften nahen gebissenen Unten-Loch Motors
Maßpunkt des Messgeräts ist in Downholemotor installiert, der zu Bohrer näher ist. Übungsbahn ist genauer und zuverlässig.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Modell | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | in | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Stückchen-Größe | Millimeter | |||||
| 外径 | in | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| Od | Millimeter | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数 Vorsprung | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 Stadien | 3,5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达压降 | MPa | 3,5 508 | 4,5 653 | 5,0 725 | 2,2 319 | 2,9 |
| Druck | P/in | 421 | ||||
| 流量范围 Strömungsgeschwindigkeit | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4,0 0,95 | 4,8 0,8 | 4,0 0,95 | 7,6 0,5 | 12,59 |
| Fluss pro Revolution | r/gal | 0,3 | ||||
| 钻头转速 | U/min | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Gebissene Geschwindigkeit | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Drehmoment | Ft-lbs | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-lbs | 5140 | |||||
| 输出功率 | Kilowatt | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Spitzenleistung | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Gewicht auf Stückchen | lbs | 8800 | ||||
| 最大钻压 Max. Weight auf Stückchen | KN lbs | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹 Verbindung (Ausrichtung) | Ober (Kasten) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Senken Sie (Kasten) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

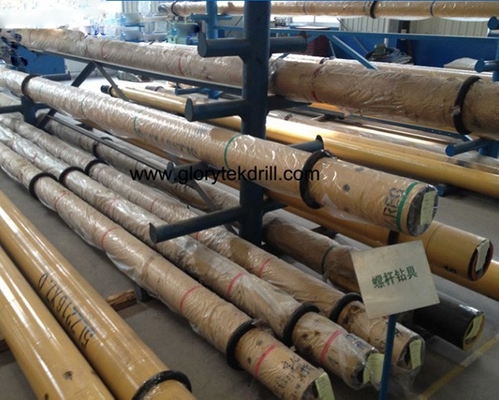

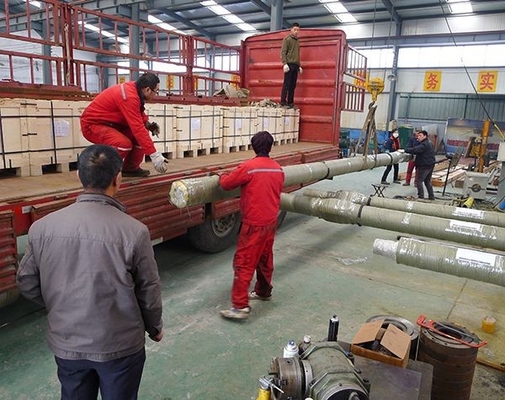

Verpackung: Standardexportverpackung für Bohrloch-Schlamm-Motor
Lieferung: Normalerweise 10-15 Tage nach Ihrer Vorauszahlung.
Glorytek-Industrie (Peking) Co., Ltd ist ein Berufshersteller und ein Lieferant der bohrenden Ausrüstung und der Bohrgeräte mit über 20 Jahren Erfahrung. Wir werden durch in hohem Grade erfahrene R u. d-Team und -ingenieure gestützt und unterstützt, die uns ermöglichen, alle zugewiesenen Projekte gemäß der AnZumderungen der Kunden erfolgreich abzuschließen.

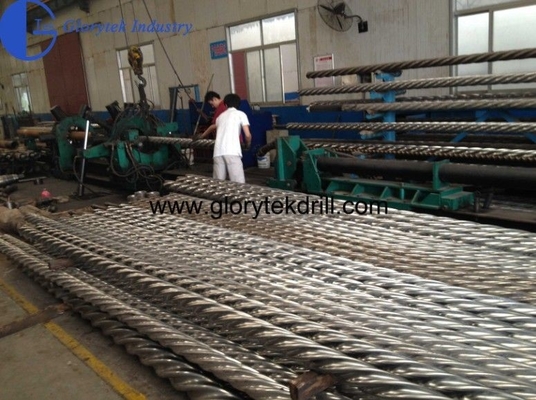

Unsere Fabrik deckt einen Bereich von 250.000 Quadratmeter, Baubereich ist ungefähr 150.000 Quadratmeter ab und hat Bearbeitungsmaschinerie, CNC, der Mitte verarbeiten, Reibschweißenmaschine, Testgerät etc. über 200 Sätzen und mehr als 600 Angestellte. Unseren Produkten sind mehr als 60 Länder auf der ganzen Welt exportiert worden.
Dank während Ihrer Zeit des Besuchens wir an gemacht im Porzellan, wenn Sie irgendwelche weiteren Fragen und Bedarf haben, uns bitte nett online zu inZummieren durch Untersuchung oder mit uns in Verbindung zu treten durch untengenannte InZummationen.
