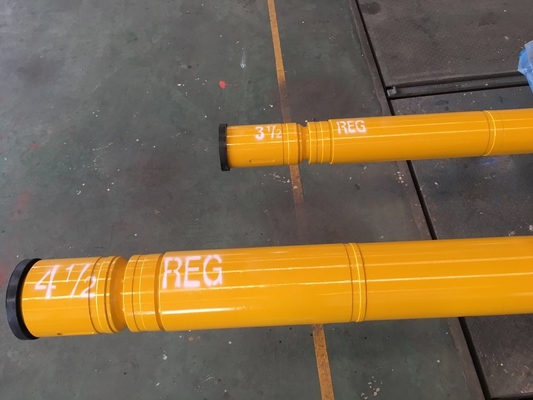

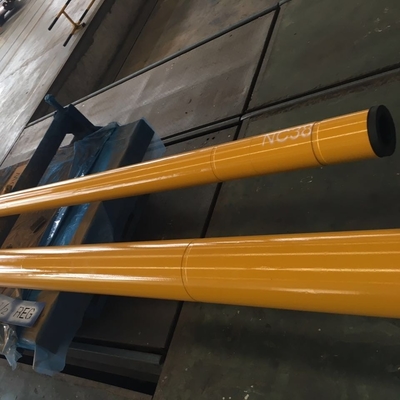

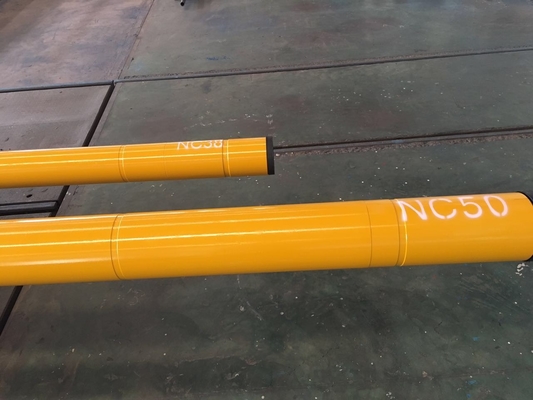

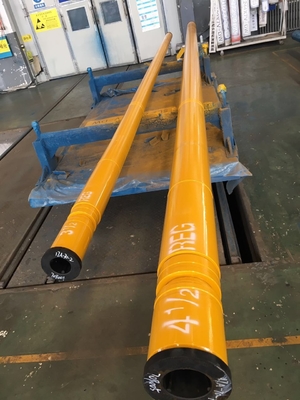

Horizontale Richtungsbohrung 127mm 5 Stadien Bohrloch-Schlamm-Motor mit Verlegenheits-Biegung
Downholemotor wird aus fünf Zusammenbau Lager, Energieabschnitt, Koppelung, Antitropfen und Sicherheitsventil verfasst. Das Arbeitsprinzip des Bohrloch-Schlamm-Motors ist, flüssige Druckenergie in mechanische Energie durch Spülschlamm als Energie umzuwandeln. Es ist ein volumetrisches Downholeenergie-Bohrgerät. Während der Bohrungsoperationen wird der Schlamm heraus durch die Spülpumpe und die Flüsse in den Motor durch das Sicherheitsventil gepumpt und bildet eine bestimmte Druckdifferenz zwischen dem Einlass und dem Ausgang des Motors, um den Rotor zu drücken, um sich um die Achse des Ständers zu drehen. Kardangelenkwellen und Antriebsachsen mitteln Drehzahl und Drehmoment dem Bohrgerät über.
Unsere Firma verbesserte seine Fertigungstechnik auf Ausbrucheinheit für viermal mit rigorosem Prozess und angemesseneren Strukturen, verbesserte seine Funktionen und machte sie einfacher zu benützen.
Eigenschaften Öl-Siegelkardanwellec$unten-loch Motors
Der Arbeitsbereich des Drucklagers und des Radiallagers wird verbessert, und die Arbeitszeit des Untenlochmotors während einer einzelnen Reise wird erhöht.
Eigenschaften beständigen Motors Unten-Loch der hohen Temperatur
Der Ständer wird mit beständigem Gummi der hohen Temperatur der besseren Qualität ausgerüstet, der Untenlochmotor ermöglicht, unter dem Loch stabil für eine lange Zeit durchzuführen, in dem Temperatur sogar 150°C and180°C. erreicht.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Modell | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | in | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Stückchen-Größe | Millimeter | |||||
| 外径 | in | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| Od | Millimeter | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数 Vorsprung | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 Stadien | 3,5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达压降 | MPa | 3,5 508 | 4,5 653 | 5,0 725 | 2,2 319 | 2,9 |
| Druck | P/in | 421 | ||||
| 流量范围 Strömungsgeschwindigkeit | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4,0 0,95 | 4,8 0,8 | 4,0 0,95 | 7,6 0,5 | 12,59 |
| Fluss pro Revolution | r/gal | 0,3 | ||||
| 钻头转速 | U/min | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Gebissene Geschwindigkeit | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Drehmoment | Ft-lbs | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-lbs | 5140 | |||||
| 输出功率 | Kilowatt | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Spitzenleistung | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Gewicht auf Stückchen | lbs | 8800 | ||||
| 最大钻压 Max. Weight auf Stückchen | KN lbs | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹 Verbindung (Ausrichtung) | Ober (Kasten) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Senken Sie (Kasten) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
Verpackung: Standardexportverpackung für Bohrloch-Schlamm-Motor
Lieferung: Normalerweise 10-15 Tage nach Ihrer Vorauszahlung.
Glorytek-Industrie (Peking) Co., Ltd ist ein Berufshersteller und ein Lieferant der bohrenden Ausrüstung und der Bohrgeräte mit über 20 Jahren Erfahrung. Wir werden durch in hohem Grade erfahrene R u. d-Team und -ingenieure gestützt und unterstützt, die uns ermöglichen, alle zugewiesenen Projekte gemäß der AnZumderungen der Kunden erfolgreich abzuschließen.
Sinngemässe Funktionen und engagierte Wartung sind die Basis von die Ausrüstungsfunktion gut halten. Mit Hinweis des Benutzerhandbuchs und der Beherrschung seiner Arbeitsprinzipien, hilft sie, Arbeitsintensität zu erleichtern und Produktions-Leistungsfähigkeit zu verbessern.
Wir folgen ausschließlich ISO9001: Qualitätskontrollsystem 2000. Zu gemäß der Herstellungsverfahren ausschließlich Zumtzufahren und sich wieder anzuziehen das Unrecht zu verbessern sind aktiv unsere Kernwerte für Sein verantwortlich für Produkte und respektvoll für die Leben.
Dank während Ihrer Zeit des Besuchens wir an gemacht im Porzellan, wenn Sie irgendwelche weiteren Fragen und Bedarf haben, uns bitte nett online zu inZummieren durch Untersuchung oder mit uns in Verbindung zu treten durch untengenannte InZummationen.
